帶燈視鏡
發表時間：2019-11-08 02:58瀏覽量：2476
用途
帶燈視鏡是我公司按照化工部（HG）標準生產、制造的一種設備窺視裝置。該系列產品與設備之間均采用焊接形式。該產品廣泛應用于石油、化工、電力、冶金、醫藥等領域，可直接對設備中流體的工作狀態進行觀測。
產品分類
| 結構形式 |
設計溫度 (℃) |
公稱壓力 (MPa) |
公稱直徑 (DN) |
材質 | 制造標準 |
| A型帶燈視鏡 | 0～200 |
0.6 1.0 |
100 125 150 |
Ⅰ碳鋼 Ⅱ不銹鋼和碳鋼混合 Ⅲ全不銹鋼 |
HG/T21575-94 |
| B型帶燈有沖洗孔視鏡 | |||||
| C型帶燈有頸視鏡 | |||||
| D型帶燈有頸有沖洗孔視鏡 |

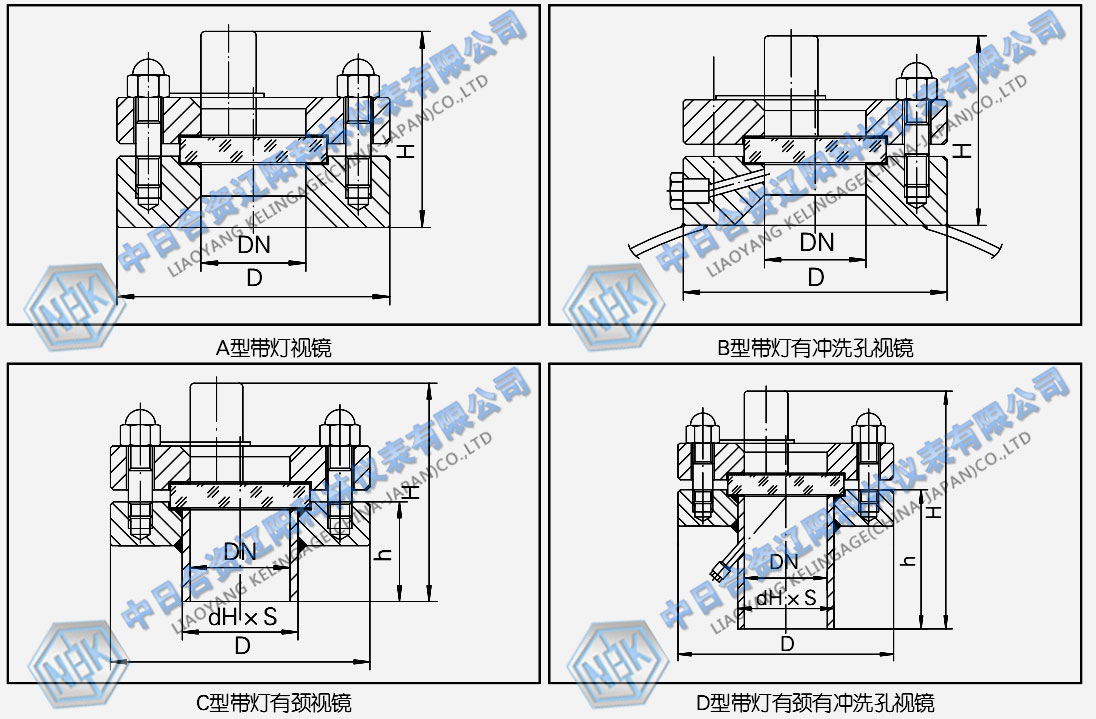

結構形式
技術參數
A型帶燈視鏡技術參數表
|
公稱直徑 (DN) |
公稱壓力 (PN) |
D | ≈H |
視鏡重 (kg) |
總重 | ||
| 防腐型 | 防爆型 | 防腐型 | 防爆型 | ||||
| 100 | 0.6 | 180 | 148 | 208 | 6.2 | 7.2 | 9.2 |
| 1.0 | 200 | 160 | 220 | 13.0 | 14.0 | 16.0 | |
| 125 | 0.6 | 205 | 150 | 210 | 7.8 | 8.8 | 10.8 |
| 1.0 | 225 | 160 | 220 | 15.0 | 16.0 | 18.0 | |
| 150 | 0.6 | 230 | 150 | 210 | 9.8 | 10.8 | 12.8 |
| 1.0 | 250 | 160 | 220 | 18.2 | 19.2 | 21.2 | |
B型帶燈有沖洗孔視鏡技術參數表
|
公稱直徑 (DN) |
公稱壓力 (PN) |
D | ≈H |
視鏡重 (kg) |
總重 | ||
| 防腐型 | 防爆型 | 防腐型 | 防爆型 | ||||
| 100 | 0.6 | 180 | 150 | 210 | 6.5 | 7.5 | 9.5 |
| 1.0 | 200 | 160 | 220 | 13.0 | 14.0 | 16.0 | |
| 125 | 0.6 | 205 | 152 | 212 | 8.3 | 9.3 | 11.3 |
| 1.0 | 225 | 160 | 220 | 15.0 | 16.0 | 18.0 | |
| 150 | 0.6 | 230 | 152 | 212 | 10.3 | 11.3 | 13.3 |
| 1.0 | 250 | 160 | 220 | 18.2 | 19.2 |
21.2 |
|
C型帶燈有頸視鏡技術參數表
|
公稱直徑 (DN) |
公稱壓力 (PN) |
D | dh×S | h | ≈H |
視鏡重 (kg) |
總重 | ||
| 防腐型 | 防爆型 | 防腐型 | 防爆型 | ||||||
| 100 | 0.6 | 180 | 108×4 | 50 | 170 | 230 | 4.7 | 5.7 | 7.7 |
| 1.0 | 200 | 108×4 | 80 | 200 | 260 | 10.6 | 11.6 | 13.6 | |
| 125 | 0.6 | 205 | 133×4 | 50 | 170 | 230 | 6.8 | 7.8 | 9.8 |
| 1.0 | 225 | 133×4 | 80 | 200 | 260 | 13.5 | 14.5 | 16.5 | |
| 150 | 0.6 | 230 | 159×4 | 60 | 180 | 240 | 8.8 | 9.8 | 11.8 |
| 1.0 | 250 | 159×4 | 80 | 200 | 260 | 17.4 | 18.4 | 20.4 | |
D型帶燈有頸有沖洗孔視鏡技術參數表
|
公稱直徑 (DN) |
公稱壓力 (PN) |
D | dh×S | h | ≈H |
視鏡重 (kg) |
總重 | ||
| 防腐型 | 防爆型 | 防腐型 | 防爆型 | ||||||
| 100 | 0.6 | 180 | 108×4 | 84 | 204 | 264 | 4.7 | 5.7 | 7.7 |
| 1.0 | 200 | 108×4 | 105 | 225 | 285 | 10.7 | 11.7 | 13.7 | |
| 125 | 0.6 | 205 | 133×4 | 91 | 211 | 275 | 6.8 | 7.8 | 9.8 |
| 1.0 | 225 | 133×4 | 117 | 237 | 297 | 13.6 | 14.6 | 16.6 | |
| 150 | 0.6 | 230 | 159×4 | 90 | 210 | 270 | 9.1 | 10.1 | 12.1 |
| 1.0 | 250 | 159×4 | 130 | 250 | 310 | 18.2 | 19.2 | 21.2 | |
