組合式視鏡
發表時間：2019-11-08 02:58瀏覽量：6697
用途
組合式視鏡是我公司按照化工部（HG）標準生產、制造的一種管路窺視裝置。該系列產品與管路之間均采用
法蘭連接形式，廣泛應用于化學、石油、醫藥、輕工、機械等部門，可直接對管路中流體的工作狀態進行觀測。
產品分類
| 結構形式 |
設計溫度 (℃) |
公稱壓力 (MPa) |
公稱直徑 (DN) |
接液材質代號 | 連接法蘭標準 | 制造標準 |
| A型組合式視鏡 | -20～200 | 0.6～2.5 | 50～150 |
Ⅰ碳鋼 Ⅱ不銹鋼 |
HG/T20592-2009RF | HG21505-92 |
| B型組合式視鏡 | HG/T20592-2009M |

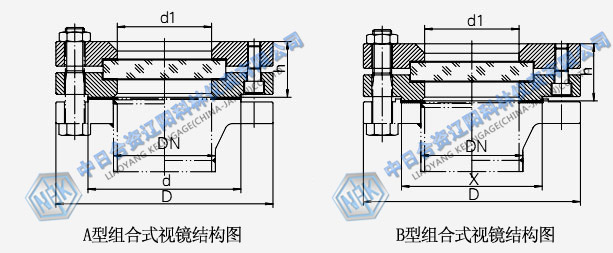

結構形式
技術參數
HG21505-92組合式視鏡技術參數表
|
公稱直徑 (DN) |
公稱壓力 (MPa) |
觀察孔d1 (mm) |
D (mm) |
d (mm) |
X (mm) |
h (mm) |
重量 | |
| A型 | B型 | |||||||
| 50 | 0.6 | 50 | 140 | 90 | 80 | 38 | 3.56 | 3.30 |
| 1.0 | 160 | 102 | 87 | 42 | 5.48 | 5.32 | ||
| 1.6、2.5 | 160 | 102 | 87 | 44 | 5.74 | 5.58 | ||
| 80 | 0.6 | 80 | 185 | 128 | 116 | 46 | 7.41 | 7.21 |
| 1.0 | 195 | 138 | 120 | 46 | 8.25 | 8.01 | ||
| 1.6、2.5 | 195 | 138 | 120 | 52 | 9.42 | 9.10 | ||
| 100 | 0.6 | 100 | 205 | 146 | 135 | 46 | 8.35 | 8.04 |
| 1.0 | 215 | 158 | 149 | 46 | 9.29 | 9.00 | ||
| 1.6 | 215 | 158 | 149 | 52 | 10.59 | 10.28 | ||
| 2.5 | 230 | 162 | 149 | 59 | 14.30 | 13.93 | ||
| 125 | 0.6 | 125 | 235 | 178 | 164 | 54 | 12.23 | 11.86 |
| 1.0 | 245 | 188 | 175 | 54 | 13.73 | 13.35 | ||
| 150 | 0.6 | 150 | 260 | 202 | 188 | 54 | 14.45 | 14.05 |
| 1.0 | 280 | 212 | 203 | 54 | 17.31 | 17.06 | ||
